Conectores M8 e M12 para sensores industriais: guia prático para escolher o modelo ideal
Na automação industrial, detalhes fazem toda a diferença. Um sensor bem escolhido, mas mal conectado, pode virar dor de cabeça: falhas intermitentes, paradas de máquina, manutenção constante e perda de produtividade. É aí que entram os conectores M8 e M12 para sensores industriais, que garantem conexão confiável entre campo e painel, com segurança e praticidade.
Se você trabalha com automação, manutenção ou projetos elétricos, entender como escolher o conector certo é essencial para evitar problemas e ganhar eficiência.
O que são conectores M8 e M12?
Os conectores M8 e M12 são conectores circulares padronizados amplamente utilizados na ligação de sensores e atuadores em ambientes industriais. O nome vem do diâmetro da rosca: aproximadamente 8 mm (M8) e 12 mm (M12).
Eles são muito usados porque permitem conexões plug-and-play, sem necessidade de crimpar ou montar cabo em campo, ao mesmo tempo em que oferecem graus de proteção elevados, como IP67, dependendo do modelo, adequados para ambientes agressivos. Além disso, padronizam a interface entre sensores, cabos e módulos de I/O. Na prática, são os “plugues” que fazem a ponte confiável entre o sensor no campo e o painel elétrico ou CLP.

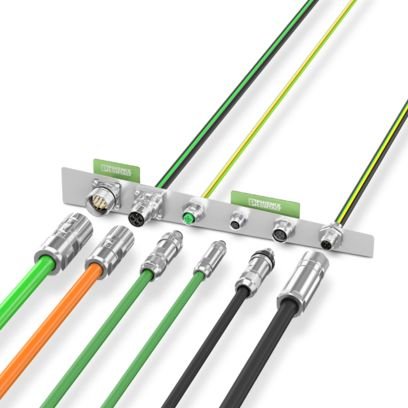

Diferença entre conectores M8 e M12
Embora ambos sejam usados para sensores e atuadores, existem diferenças importantes entre M8 e M12:
- Tamanho físico: o M8 é mais compacto, ideal para espaços reduzidos; o M12 é maior e mais robusto.
- Quantidade de polos: ambos podem ter variações (3, 4, 5 polos e mais, dependendo da aplicação), mas o M12 costuma ser usado quando há necessidade de mais sinais ou funções extras.
- Aplicação típica:
- M8: sensores compactos, aplicações com pouco espaço, sinal simples.
- M12: sensores mais robustos, aplicações que exigem mais corrente, mais contatos ou maior robustez mecânica.
- M8: sensores compactos, aplicações com pouco espaço, sinal simples.
Em resumo: M8 foca compacidade, M12 foca robustez e versatilidade.
Principais critérios para escolher conectores para sensores
Na hora de selecionar um conector para sensores industriais, vale seguir um pequeno check-list. Olha o que você precisa observar:
1. Padronização (M8 ou M12)
Primeiro, veja qual é o padrão de conexão do sensor e do módulo de I/O ou dispositivo ao qual ele será ligado. Não adianta ter cabo M8 se o sensor for M12, e vice-versa.
2. Número de polos
Verifique quantos condutores são necessários.
Sensores simples de proximidade, por exemplo, muitas vezes usam 3 ou 4 polos. Já aplicações mais complexas podem exigir mais vias para alimentação, sinal de comutação, diagnósticos e funções extras.
3. Tipo e comprimento do cabo
O comprimento do cabo precisa ser adequado ao trajeto entre o sensor e o painel, com folga suficiente para:
- permitir movimentação das máquinas;
- fugir de áreas com risco de esmagamento, calor excessivo ou interferências.
Além disso, analise o material do cabo (como PUR ou PVC) e se ele é compatível com:
- presença de óleo, graxa ou produtos químicos;
- movimento constante (esteiras, eixos móveis, robôs);
- temperatura do ambiente.
4. Grau de proteção (IP)
Em ambientes industriais, principalmente onde há poeira, umidade, jatos d’água ou lavagem frequente, o grau de proteção é fundamental.
Conectores com IP elevado ajudam a evitar infiltração de água e sujeira, aumentando a vida útil da conexão.
5. Formato do conector: reto ou em ângulo
Conectores retos, como o SAC4P1,5PURM8FS, são ideais quando há espaço para saída do cabo em linha. Já conectores em ângulo podem ser melhores em painéis ou máquinas onde o espaço é limitado ou o cabo precisa seguir uma direção específica logo na saída.
Onde os conectores M8 e M12 são mais usados?
Esses conectores estão presentes em praticamente todos os segmentos industriais.
Eles aparecem em linhas de envase e embalagens, em sensores de presença, leitura de posição e detecção de frascos ou embalagens; em transportadores e esteiras, em sensores de fim de curso, contagem e posição; em máquinas de montagens automáticas; em sistemas de movimentação, robôs e eixos lineares; e em módulos de entrada e saída distribuídos em campo (I/O remoto).
Ou seja, sempre que há um sensor no campo e é necessário trazê-lo até o painel ou até um módulo de I/O, os conectores M8 e M12 são candidatos fortes.
Como a Sul Componentes Elétricos pode ajudar
Escolher o conector certo vai muito além de olhar apenas o preço ou o comprimento do cabo. É necessário entender o ambiente, o tipo de sensor, o padrão do sistema de automação e a estratégia de manutenção da planta.
A Sul Componentes Elétricos trabalha com conectores para sensores de fabricantes reconhecidos no mercado, como a Phoenix Contact, oferecendo:
- suporte na especificação técnica (M8 x M12, polos, IP, tipo de cabo, comprimento);
- opções de conectores retos, angulados e em diferentes metragens;
- soluções alinhadas à realidade da sua planta, pensando em instalação, manutenção e expansão futura.
Se você está planejando um novo projeto de automação, fazendo retrofit de painéis ou buscando padronizar a conexão de sensores, falar com uma equipe especializada pode evitar muitos problemas no futuro.
